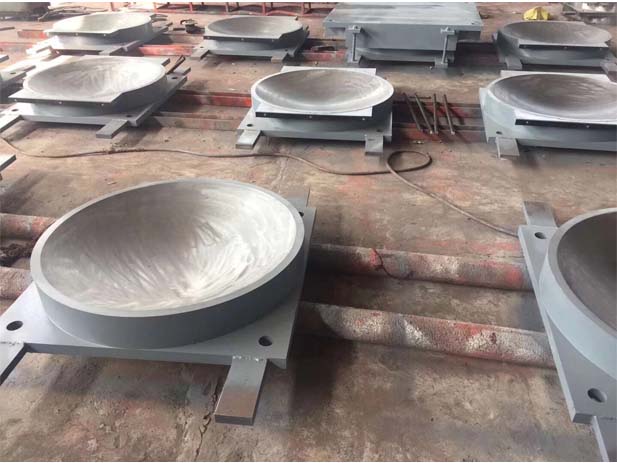

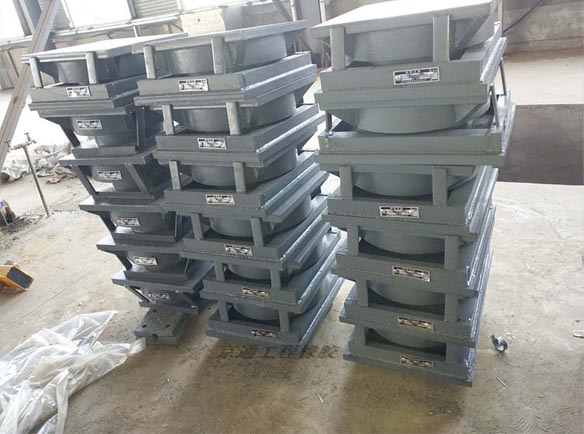

鋼結構支座
發布時間：2018-07-25
鋼結構支座（又名網架支座）分為四個類型：GKQZ型鋼結構抗振鋼球支座、GJQZ型鋼結構減震鋼球支座、GKGZ型鋼結構抗振球型鋼支座、GJGZ型鋼結構減震球型鋼支座，每種類型的支座又分為雙向活動、單向活動和固定型三種型式。
一、鋼結構支座的主要技術性能：
1、可承受豎向載荷；
2、具有抗豎向拉力的性能，確保豎向震感時上下結構不脫節；
3、具有抗水平力的性能，確保水平震感時結構不脫落；
4、可適應徑向、環向的位移要求；
5、可適應任意方向的轉角要求；
6、減震支座具有良好的減震性能；
7、支座通過球面傳力，不出現力的縮頸現象，作用在上、下結構的反力比較均勻；
8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。
二、支座技術參數
1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別；
2、支座的抗水平力為豎向承載力的百分之20；
3、支座抗豎向拉力：
GKQZ型、GJQZ型抗豎向拉力為豎向承載力的百分之20；
GKGZ型、GJGZ型抗豎向拉力為豎向承載力的百分之30；
4、設計轉角為0.08rad（可根據用戶要求另行設計）
5、支座的徑向位移量20mm-50mm，環向位移量60mm-100mm；
6、支座滑動摩擦系數0.03（-25℃-+60℃）；
7、支座轉動摩擦系數0.05-0.1（GKQZ型、GJQZ型）
μ≤0.03（GKGZ型、GJGZ型）
三、鋼結構支座認選擇時應注意的事項：
三、鋼結構支座認選擇時應注意的事項：
1、選擇支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
2、選擇支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
3、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。
